Seit
einigen Jahren benutze ich die 3030. Ohne hier eine alte Diskussion aufzuwärmen (welche
ist die beste?):
Die 3030 kostet die Hälfte einer MC24 und kann im Bereich Flächenmodelle
alles, was ich brauche. Spielte Geld keine Rolle, hätte ich eine MC24 - einfach weil die
Menüführung besser ist. So viel zur Meinung.
Techn ik:
Durch diesen Link http://www.tieffliegen.de/modelle/leuchtmpxso.html

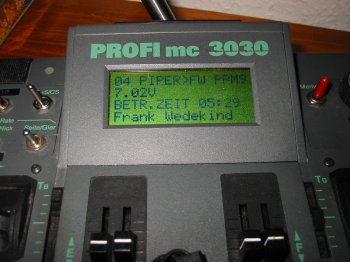

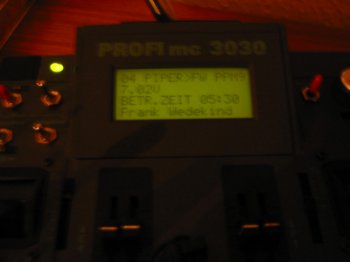

kam ich auf die Idee, auch die 3030 mit einem Leuchtdisplay auszustatten.
Um es gleich zu sagen: Nichts für Anfänger.
Das braucht man:
LCD.Modul Conrad Nr. 184691 Typ DV-16400 für 28,89 Euro
Vorwiderstand 80 Ohm
Klebefolie
Lötkolben
Werkzeug
Umbau:
Der Sender muss komplett zerlegt werden (Schalter und Knüppel bleiben
drin).
Antennenhalterung ausbauen und Kabel an der Platine ablöten.
Altes Display ausbauen, Kabel 1:1 umlöten. Beim neuen Display hinten die
Lötbrücke setzen (sieht aus wie ein l das in einem U steckt). Mit dem Widerstand eine
der beiden freien Jumperbrücken setzen. Jetzt bekommt die Beleuchtung Spannung aus der
Stromversorgung. Bei 80 Ohm und 7,2V zieht die Beleuchtung rund 80 mA. Wer es heller
wünscht: 60 Ohm - erlaubt sind max 250 mA für das Modul. So hell muss es aber nicht
sein, denn es geht auf die Akkulaufzeit. Ich habe einen 68 Ohm-Widerstand eingelötet.
Die Kontrastspannung für das Conrad-LCD ist anders als beim Original. Daher
muss ein 270 Ohm-Widerstand von Pin3 der Anschlussleiste (Kontrastspannung) nach Masse
(Pin3) gelötet werden. Das geht am besten direkt am LCD auf der Seite mit der Anzeige.
Jetzt wird es schwierig:
1. MS-Abschirmblech mit Klebefolie zum LCD-Modul hin isolieren.
2. Die beiden weißen Nylonhalterungen, die das LCD in die Halterung
drücken, müssen etwas gekürzt werden. Und zwar die senkrechten U-förmigen Teile um
etwa 4mm. Dann passt die schwarze Plastikhalterung für das HF-Modul wieder.
3. Die Antennenhalterung passt jetzt nicht mehr, weil das LCD dicker ist.
Man muss die Halterung am Schleifbock etwa so anschrägen wie die andere
Seite. Das ist kein Problem hinsichtlich der Stabilität. Einpassen bis es sauber sitzt.
4. ACHTUNG. Die oberen Schrauben (zum Display hin) der Antennenhalterung
müssen gekürzt werden, weil diese sonst auf die Elektronik des LCD ragen.
Fertig. Testen. Mit altem Flieger die Praxis testen. Freuen und nur noch
nachts fliegen.

|
